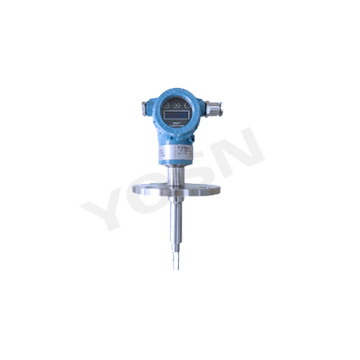

音叉密度和浓度仪表
音叉密度计用于测量罐体和管道中液体介质的密度。密度测量是产品生产工艺中重要的过程控制，音叉密度计可用作固含量或浓度值等其他质量控制参数的指示器。可满足用户对密度、浓度、固含量的多种测量要求。
工作原理
音叉系列在线密度、浓度计，是使用声波频率信号源对金属音叉进行激励，并使音叉处于中心频率下自由振动，此频率与接触液体的密度有着相联对应关系，因而通过对频率的分析可测量液体的密度，再进行温补可消除系统的温漂； 而浓度则根据对应液体密度和浓度的关系式可计算出20℃温度下的浓度值。
液体密度计 | 颗粒限制 | 含气 | 最大液体粘度 | |
颗粒直径 | 悬浮颗粒％ | |||
<10 微米 | <=40 | |||
10~50 微米 | <=20 | 一般不使用 | 2000CP | |
优点
• 完全一体化的 “即插即用，免维护”式密度测量
• 连续测量
• 没有可动部件，维护量少
• 长杆型适于在开口罐和密封罐中使用
• 长杆的长度最大可达 2 米
• 提供包括 316L、哈 C、锆等材质
• 允许存在少量固体和气泡
• 密度、标准密度或特殊计算值 （固体百分比、浓度、比重等）、4–20 mA 输出
• 不易受温度、压力影响
• 直插式密度计适于在高管道压力下工作
• 提供温度传感器
典型应用
石油零售渠道
结合体积流量计用于质量流量
酿酒浓度检测酸/碱浓度控制蒸发器控制
批量反应中的终点探测溶剂分离
典型行业
石油和石化工业 | –界面检测 — 多油品输送管线 |
酿酒业 | –品质控制 — 连续在线 |
有机和无机化学材料 | –泄漏检测 — 适用盐水的地下贮罐 |
制药行业 | –酒精勾兑 |
矿物加工（粘土、碳酸盐、硅酸盐） | –中药浓缩液 |
电池行业 | –氢氧化锂、 电解液、硫酸溶液密度 |
注意事项
由于工艺流程的需要，音叉密度计经常安装在工作条件较为恶劣的现场。为了尽可能减少密度传感器工作条件的恶劣程度，注意以下事项：
★音叉密度计应尽量安装在温度梯度和温度变化小，无冲击和振动的地方。
★ 被测介质不允许结冰，否则将损伤传感元件，导致音叉密度计损坏。
★ 防止与腐蚀性或过热的被测介质相接触。
★ 要防止渣滓在罐体内沉积。
★ 应轻拿轻放以防碰坏音叉密度计。
★ 禁止直接摔放仪器。
★ 禁止仪器在额定压力以上工作。
★ 禁止压力测试超过指定测试压力。
★ 须知禁止在音叉密度计安装时焊接管道。
技术参数
| 密度性能 | ||
| 精度 | ±0.003 g/cc | ±3.0 kg/m³ |
| 工作范围 | 0 ~1.8 g/cc | 0~1800 kg/m³ |
| 重复性 | ±0.001 g/cc | ±1 kg/m³ |
| 过程温度影响（已校正） | ±0.0005 g/cc | ±0.5 kg/m³ |
| 过程压力影响（已校正） | 忽略不计 | |
| (1) 上述精度适用于标定范围0.6~1.5 g/cc(600–1500 kg/m³) 。 | ||
| (2) 液体的粘度最大可达2000CP。 | ||
| (3) 温度影响指的是因过程流体温度偏离工厂标定温度而引起的最大测量偏差。 | ||
| (4) 压力影响定义为：由于过程压力偏离标定压力而引起的传感器流量和密度敏感度的变化。 | ||
| 温度规格 | ||
| 过程温度 | –20 °C~+100 °C | |
| 环境温度 | –20 °C ~+85 °C | |
| 温度系数 | 0. 1kg/m³/℃(校正后） | |
| 内置温度传感器 | PT100 | |
| 结构材料 | ||
| 接液部件 | 不锈钢 316L、哈 C、钛、锆 | |
| 叉齿抛光 | 标准、电抛光 | |
| 外壳 | IP65，铝合金 | |
| 过程连接 | ||
| 法兰 | ||
| 过程连接类型 | 卡箍 | |
| 螺纹 | ||
